TYPEC转HDMI+VGA转换方案说明|TYPEC转HDMI+VGA新品说明书|AG9320规格书
QQ1659747718 | 2020-12-07 14:47:23    阅读:19   发布文章

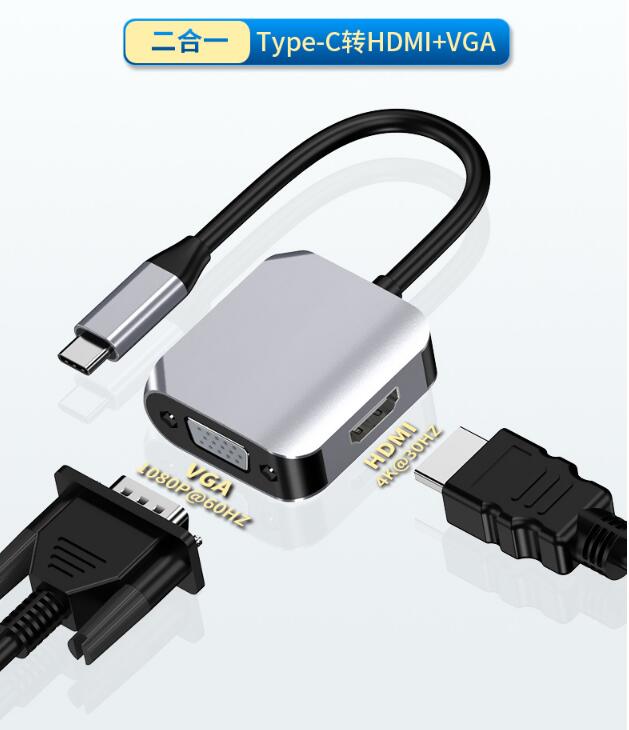

    目前市面上面,很多手机和电脑都是USB TYPEC端口的,使用这个端口实现拓展功能就需要一款多功能的拓展坞产品,现在我们主要讲解一款TYPEC转HDMI+VGA拓展两种基本功能的DOCKing产品设计,实现基本的音视频的输出。


设计以上TYPEC转HDMI+VGA方案需要用到台湾安格AG9320芯片来设计。

台湾安格AG9320可以完全实现和设计此款产品,且一颗芯片就全部集成了TEPC转DP ,DP转HDMI和DP转VGA这两种功能设计。

ALGOLTEK AG9320是一款实现Type-C转HDMI/VGA数据转换器。AG9320是一款通过USB Type-C型接口传输视频和音频流的单片机解决方案。其DisplayPort 1.2支持可配置的1、2和4通道@1.62Gbps、2.7Gbps和5.4Gbps输入,HDMI支持高达4K2K@30Hz输出。另外,RGB triple-DAC支持高达1200P@60Hz的输出。AG9320系列还支持固件升级,以更好的兼容性和灵活性。它非常适合于扩展坞、扩展显示适配器和转换器在笔记本电脑、平板电脑和智能手机配件市场的应用。
AG9320特性
内置16位单片机
AG9320支持EDIDMCC
AG9320支持热插拔检测
AG9320支持外部SPI闪存进行固件升级
支持嵌入式HDCP 1.4
HDMI 1.4b TX支持4K@30Hz输出
VGA支持1920x1200p@60Hz输出
通过HDMIVGA同时输出显示
2KV ESD性能
支持下行扩频时钟(SSC

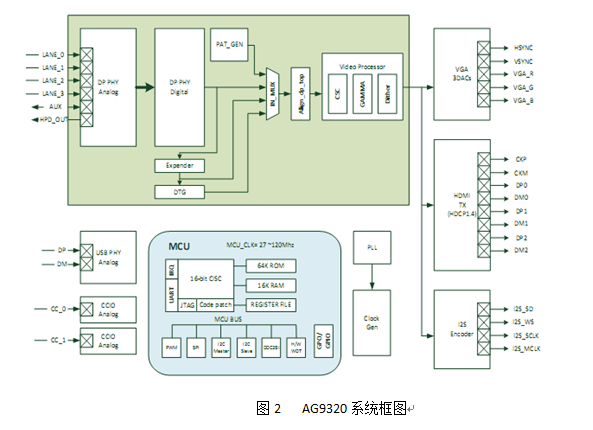

AG9320设计电路方框图

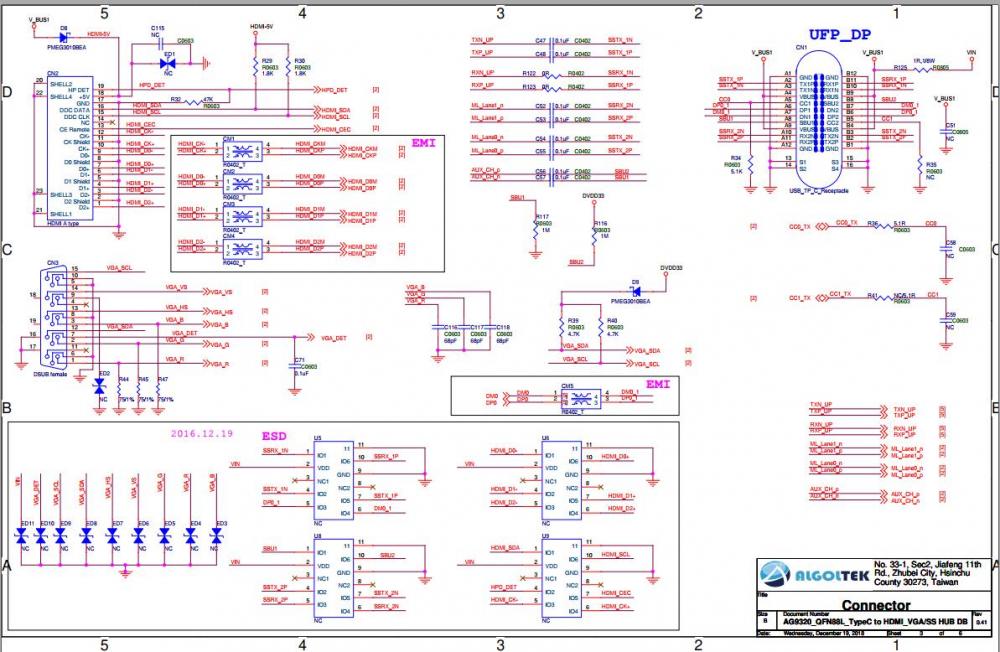

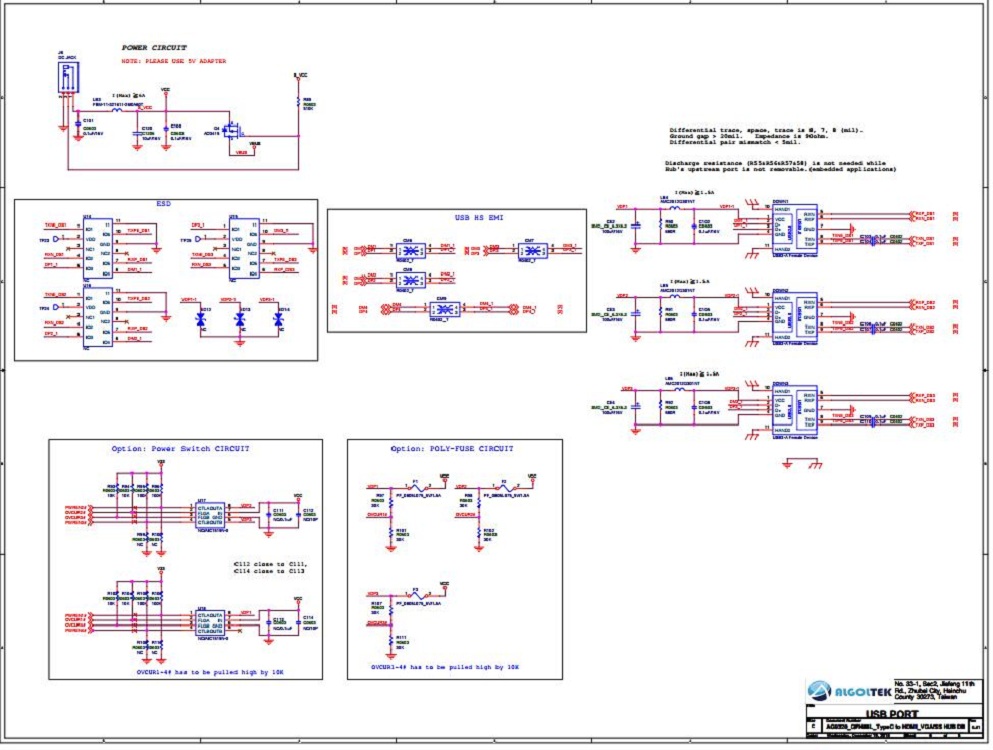

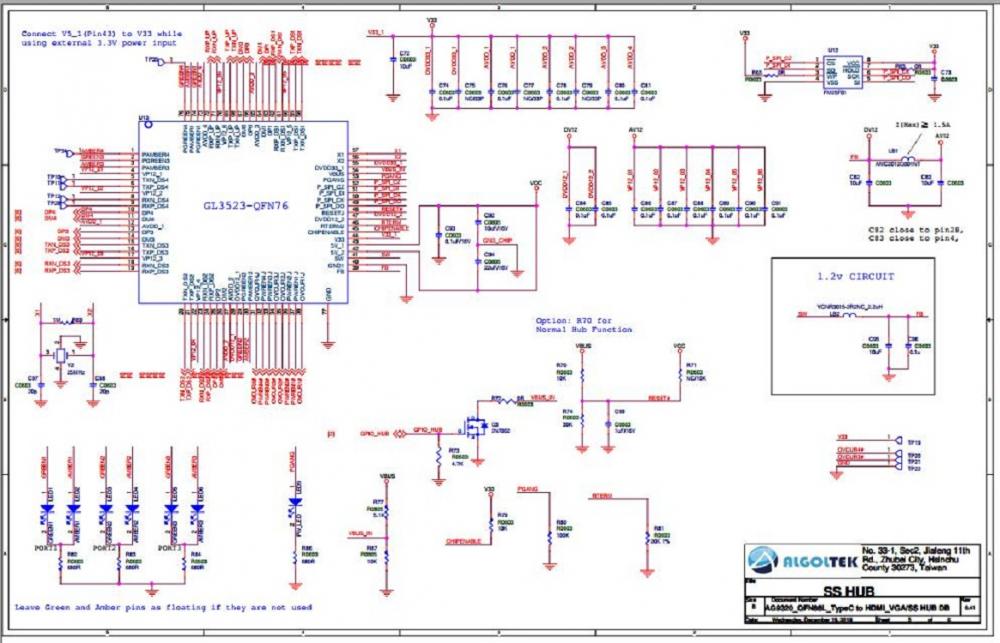

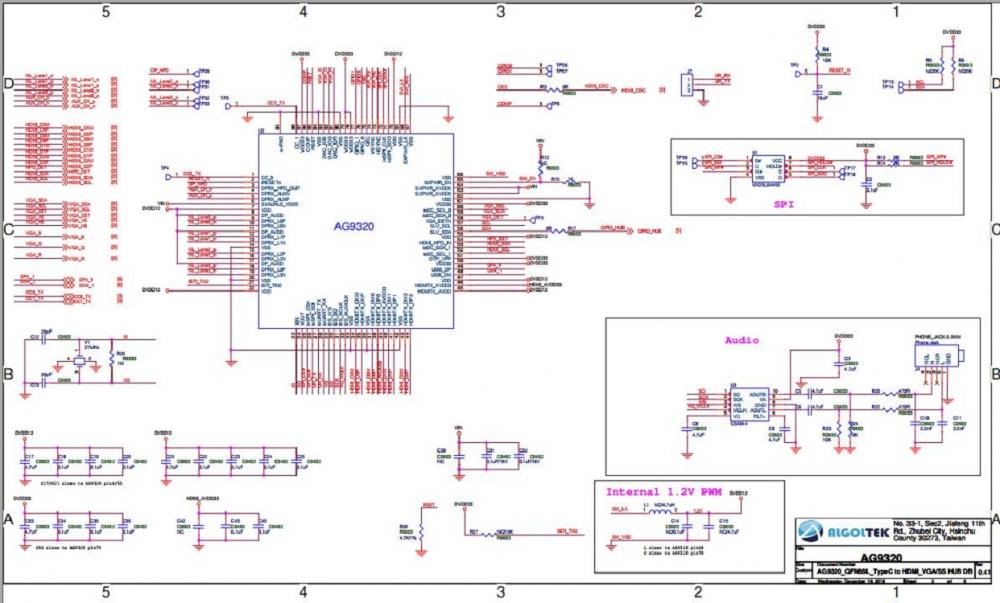

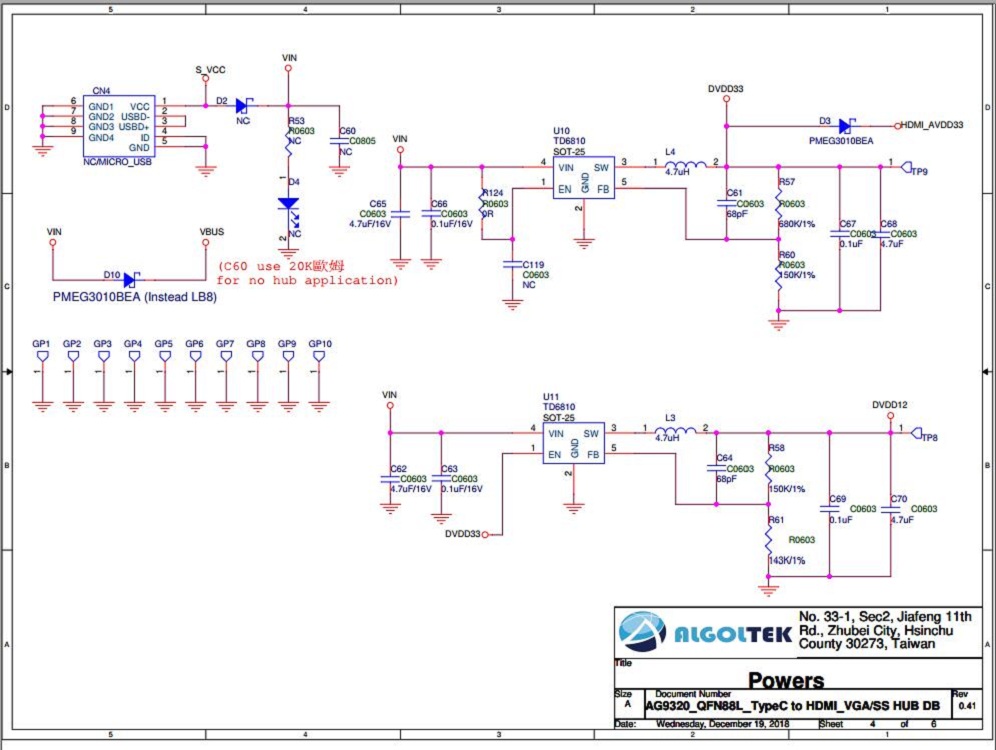

AG9320设计以上产品的PCB原理图如下所示:
